Optik til fodgængerfelt

Belysningen ved en fodgængerovergang har til opgave både at få fodgængere og trafikanter til at føle sig trygge. Da belysningen både skal synliggøre fodgængere for bilisterne men også oplyse vejen for fodgængerne, kan det i mange tilfælde være svært at opfylde alles behov. Der findes ingen standardløsninger omkring belysning ved fodgængerfelter, men blot at belysningen bør tilpasses til stedet.

Fagerhult har udviklet linser specielt til fodgængerovergange

For at kunne skabe belysningsløsninger til hvert eneste projekt har vi udviklet linser specielt til fodgængerfelter (ved højre kørsel). Linserne har en høj vertikal belysningsstyrke og armaturet er med CLO.

3.2.4 Belysningsklasserne F1 og F2

(Uddrag fra ”Håndbog Vejbelysning Anlæg og Planlægning” 2015)

Særskilt belysning af et fodgængerfelt tjener til at belyse fodgængere i feltet og til at fremhæve feltet for øvrige trafikanter. Klasserne F1 og F2 angiver krav til belysningsstyrker på vandret plan, men skal ses i sammenhæng med placering af armaturerne som forklaret i afsnit 3.14.2.

3.14.2 Fodgængerfeltbelysning

Hvis et fodgængerfelt belyses med flere armaturer, anvendes der for hver kørselsretning mindst ét armatur placeret i en vandret afstand af mindst 0,5 m foran fodgængerfeltets forreste begrænsning set i kørselsretningen.

Til fodgængerfeltbelysning benyttes armaturer i afskærmningsklasse G4 eller højere (se afsnit 3.3).

Belysningsklasser F1 og F2				F1	F2
Vandret belysningsstyrke på kørebanen i ethvert punkt i fodgængerfeltet, (driftsværdi), cirka1)			E, lux	100	30
Vandret belysningsstyrke i de til fodgængerfeltet grænsende dele af fortov, cykelsti, rabat o.lign., minimum, (driftsværdi), cirka2)			E, lux	30	10
1) I enkelte punkter på kørebanen i fodgængerfeltet kan der accepteres belysningsstyrker, som er 30-40% lavere end de anførte cirkaværdier. Sådanne punkter bør dog ikke findes, hvor fodgængere træder ind i feltet. 2) Disse belysningsstyrker bør forefindes i hele feltets bredde og i en afstand fra kørebanen i op til 2 m.

Figur 3.4 Krav til belysningsklasser F1 og F2.

Masteplacering

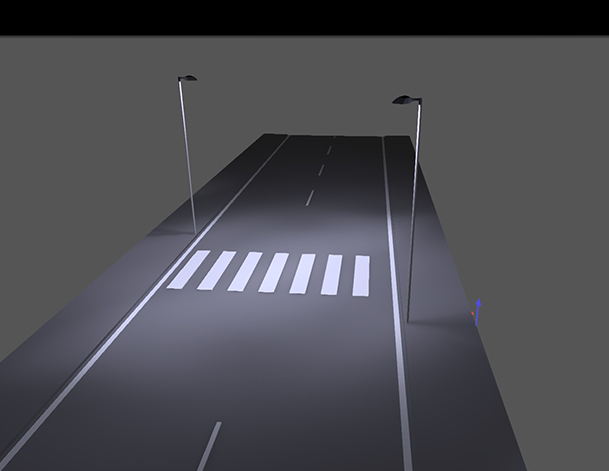

Generelt vil placering af en mast lige inden fodgængerfeltet være at foretrække. Så lyset falder vertikalt på fodgængeren. En lysmast der er placeret lige ved et fodgængerfelt giver lys direkte på fodgængeren så farver og strukturer forstærkes. Ved nyprojektering vælges ofte 6 m master der placeres 3 m fra midten af fodgængerfeltet på begge sider for at opnå det bedste resultat.

Vertikallys på fodgængeren

Belysningen skal sørge for at fodgængere er synlige både når de er på vejen men også når de befinder sig ved siden af vejen. Den bedste måde at skabe en sikker fodgængerovergang er ved at sikre høj vertikal belysningsstyrke, hvor lyset kommer på skrå oppefra.  Dette sikres med AGC linser til fodgængerfelter fra Fagerhult.

Lys med kontrast

At øge lysmængden ved fodgængerovergangen er godt for fodgængerne men det kræver en nøje planlægning af placeringen af disse lyspunkter. Kontrasten mellem lyset ved overgangen og den øvrige belysning skal beregnes for at undgå blænding af både fodgængere og bilister. Til de danske belysningsklasser F1 og F2  vil lumen pakker på 9500lm og 5400lm normalt passe. Fagerhult leverer som standard i følgende farvetemperaturer 3000K, 4000K og 5700K.
